MANFORD MACHINERY

Die Manford-Gruppe besitzt drei Produktionsstätten in Taiwan. Das Mutterunternehmen in Taiwan

konzentriert sich auf die Front-End-Entwicklung neuer Modelle.

In der Forschungs- und Entwicklungsabteilung basiert die Produktentwicklung auf hohe Präzision,

hoher Zuverlässigkeit, größere Maschinenauswahlpalette und vereinfachter

Bedienung (i-console Human Machine Interface).



Ein multitalentiertes Forschungs- und Entwicklungsteam ist in der Lage, fortschrittliches Design

in den Produkten zu integrieren, Maschinen auf OEM / ODM-Basis und spezielle Lösungen

bereitzustellenum Benutzeranforderungen zu erfüllen.



Außerdem hat Manford 1997 ISO9002 und 2002 ISO9001 bestanden,

was Manfords Entschlossenheit,  mit Qualität zu arbeiten unter der Berücksichtigung der Umwelt.

Manford new general catalogue.pdf
PDF-Dokument [15.3 MB]

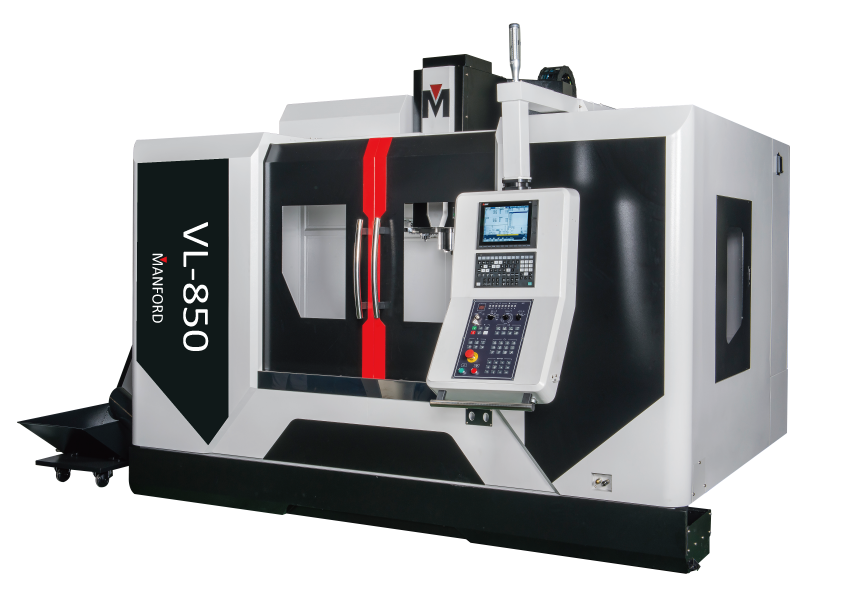

MANFORD VL-850 / Linearführungen

Verfahrweg: X/Y/Z 850/510/560mm,
Spindeldrehzahl: BT40 10.000 / 12.000~15.000  U/min. opt.
Tischabmaß: 1000x500mm
Tischbelastung 800kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Gesamtgewicht: 5000kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

Wiederholugsgenauigkeit: 0,003/300mm

Positionier Genauigkeit: 0,005/300mm



Manford VMC catalogue.pdf
PDF-Dokument [11.4 MB]

MANFORD VL-1000 / Linearführungen

Verfahrweg: X/Y/Z 1020/510/560mm,
Spindeldrehzahl: BT40 10.000 / 12.000~15.000  U/min. opt.
Tischabmaß: 1200x500mm
Tischbelastung 1000kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Gesamtgewicht: 5500kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

Wiederholugsgenauigkeit: 0,003/300mm

Positionier Genauigkeit: 0,005/300mm

MANFORD VL-1300 / Linearführungen



Verfahrweg: X/Y/Z 1300/700/700mm,

Spindeldrehzahl: BT40 8.000 / BT50 6000  U/min.
Tischabmaß: 1450x700mm
Tischbelastung 1300kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Eilgaenge X/Y/Z 32/32/24m/min
Gesamtgewicht: 4700kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

Wiederholugsgenauigkeit: 0,003/300mm

Positionier Genauigkeit: 0,005/300mm

MANFORD VL-1600 / Linearführungen

Verfahrweg: X/Y/Z 1600/700/700mm,
Spindeldrehzahl: BT40 8.000 U/min / BT50 6.000 U/min
Tischabmaß: 1750x700mm
Tischbelastung 1500kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard BT50 Optional
Gesamtgewicht: 10000kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

Wiederholugsgenauigkeit: 0,003/300mm

Positionier Genauigkeit: 0,005/300mm

MANFORD VL-2090 / Linearführungen

Model Name weicht vom Orignal ab

Verfahrweg: X/Y/Z 2090/900/810mm,
Spindeldrehzahl: BT40 8.000 U/min / BT50 6.000 U/min
Tischabmaß: 1750x700mm
Tischbelastung 2500kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard BT50 Optional
Gesamtgewicht: 20000kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

Wiederholugsgenauigkeit: 0,003/300mm

Positionier Genauigkeit: 0,005/300mm

Manford VMC catalogue.pdf
PDF-Dokument [11.4 MB]

MANFORD VH-850 /  Flachführungen

Verfahrweg: X/Y/Z 850/510/560mm,
Spindeldrehzahl: BT40 10.000 / 12.000~15.000  U/min. opt.

Spindleantriebsarten: Wahlweise Riemen oder Direktantrieb
Tischabmaß: 1000x500mm
Tischbelastung 750kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Gesamtgewicht: 5000kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

MANFORD VH-1000 / Flachführungen

Verfahrweg: X/Y/Z 1020/510/560mm,
Spindeldrehzahl: BT40 10.000 / 12.000~15.000  U/min. opt.

Spindleantriebsarten: Wahlweise Riemen oder Direktantrieb
Tischabmaß: 1200x500mm
Tischbelastung 1000kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Gesamtgewicht: 5200kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

MANFORD VH-1300 / Flachführungen

Foto weicht vom Orignal ab!

Verfahrweg: X/Y/Z 1300/700/700mm,
Spindeldrehzahl: BT40 8.000 / BT50 6000  U/min.
Tischabmaß: 1500x650mm
Tischbelastung 1500kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Eilgaenge X/Y/Z 32/32/24m/min
Gesamtgewicht: 8300kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

MANFORD VH-1600 / Flachführungen

Verfahrweg: X/Y/Z 1690/800/800mm,
Spindeldrehzahl: BT40 8.000 U/min / BT50 6.000 U/min
Tischabmaß: 1800x840mm
Tischbelastung 2200kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard BT50 Optional
Gesamtgewicht: 14500kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

MANFORD VH-2200 / Flachführungen

Verfahrweg: X/Y/Z 2090/1000/800mm,
Spindeldrehzahl: BT40 8.000 U/min / BT50 6.000 U/min
Tischabmaß: 2400x1000mm
Tischbelastung 3000kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard BT50 Optional
Gesamtgewicht: 23500kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

Manford VMC catalogue.pdf
PDF-Dokument [11.4 MB]

MANFORD VF-700 / Rollerführungen

Verfahrweg: X/Y/Z 700/510/410mm,
Spindeldrehzahl: BT40 12.000~15.000  U/min. opt.

Spindelantriebsarten: Direktantrieb
Tischabmaß: 800x510mm
Tischbelastung 500kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Gesamtgewicht: 6300kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage

MANFORD VF-1000 / Rollerführungen

Verfahrweg: X/Y/Z 1020/610/510mm,
Spindeldrehzahl: BT40 12.000~15.000 U/min. opt.

Spindleantriebsarten: Direktantrieb / Built in als opt.
Tischabmaß: 1100x600mm
Tischbelastung 1000kg
ATC: 24 Werkzeuge
Aufnahme: BT 40 Standard
Gesamtgewicht: 8500kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~4 Monate

Preis auf Anfrage



VF_Series-E-20181122.pdf
PDF-Dokument [11.6 MB]

DOPPELSTÄNDER FRÄSMASCHINE

MANFORD DL-SERIE

DL-3116 Roller Führungen

Verfahrweg: X/Y/Z 3100/1620/800mm,
Spindeldrehzahl: BT50 6000 U/min

Spindelantriebarten: Direktantrieb / Built in
Tischabmaß: 3000x1500mm
Tischbelastung 10.000kg
ATC: 32 Werkzeuge
Aufnahme: BT 50 Standard
Gesamtgewicht: 30.000kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 4~6 Monate

Preis auf Anfrage

DL- SERIE

Specification

DL-2112

DL-4112                  DL-4120

X-axis Travel

2100

               4100                                             4100

Y-axis Travel

1200

                1200                                            2.020

Z-axis Travel

800

                800                                               800

Distance from spindle center to table surface (mm)

150-950

               150-950                                     150-950

Table dimension (mm)

2000 x 1100

               4000 x 1100                              4000x1800

Max. table load (kgs)

4000

               6.000                                        12000

Rapid traverse (m/min)

20/20/20

               20/20/20                                    12/15/12

Cutting feedrate (m/min)

10

                  10                                             10

Spindle speed (rpm)

10000

                10000                                         6000

Spindle nose

BT-50

                BT-40                                       BT-50

Spindle motor (kw)

11/15

                11/15                                         15/18.5

Tool changer

24 Disc

                 24 disc                                    32 disc



Machine weight (kgs)

15.500

              23500                                         38000

DL Series-EN 20170808.pdf
PDF-Dokument [12.6 MB]

DIE KOMPAKTE BEARBEITUNGSZENTER

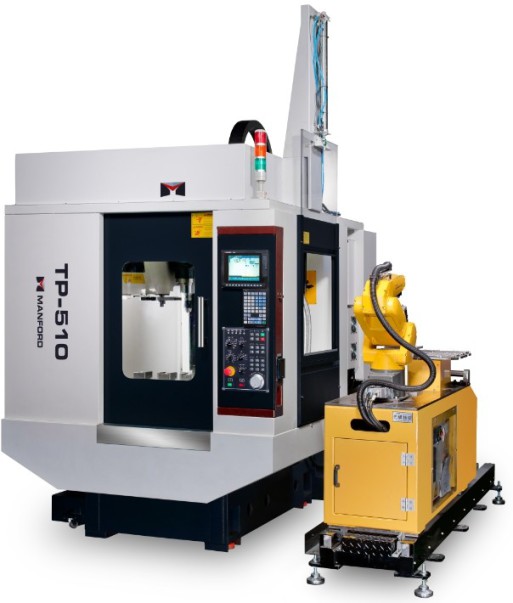

MANFORD TP-510

Verfahrweg: X/Y/Z 510/400/330mm,
Spindeldrehzahl: BT30 12000 U/min

Spindelantriebsarten: Direktantrieb
Tischabmaß: 650x400mm
Tischbelastung 250kg
ATC: 14 Werkzeuge
Aufnahme: BT 30 Standard
Gesamtgewicht: 2600kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar / optional: 40 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 3~5 Monate

Preis auf Anfrage

MANFORD TP-510 APC

Verfahrweg: X/Y/Z 510/400/330mm
Spindeldrehzahl: BT30 12000 U/min
Spindelantriebsarten: Direktantrieb
Tischabmaß: 600x400mm pro Palette Seite
Tischbelastung 250kg
ATC: 14 Werkzeuge
Aufnahme: BT 30 Standard
Gesamtgewicht: 3300kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 ~30 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420
Lieferzeiten 2~3 Monate
Dpsvfzg
Preis auf Anfrage

TP-510.pdf
PDF-Dokument [6.2 MB]

5 ACHS BEARBEITUNGSZENTREN

MANFORD VU-620

Schwenkrundtisch

Verfahrweg: X/Y/Z 620/520/460mm,
Spindeldrehzahl: BBT40 12000 U/min

Spindelantriebsarten: Direktantrieb
Tischabmaß: 650x400mm

Tischdurchmesser: 650mm
Tischbelastung 250kg
ATC: 32 Werkzeuge / 40 opt. /60 opt.
Aufnahme: BBT40 / DIN40
Gesamtgewicht: 8700kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar
Steuerung:Fanuc, Siemens 840D, TNC6420

Lieferzeiten 3~5 Monate

Preis auf Anfrage

MANFORD VX-600T / 5 ACHS / SCHWENKKOPF

Verfahrweg: X/Y/Z 1300/700/700mm,
Spindeldrehzahl: BBT40 12000 U/min

Spindelantriebsarten: Direktantrieb

Schwenkkopf ( B Achse): Schneckengetriebe

Neigungswinckel:120°-+30

Spindel Type: Built in

Spindel Leistung: 21~25kw
Tischabmaß: 700x1450mm
Tischbelastung 600kg
ATC: 24 Werkzeuge / 40 opt. /60 opt.
Aufnahme: BBT40 / HSK63
Gesamtgewicht: 12000kg
Optionen:
Spaenefoerderer + Spaene Wagen
Kuehlmittelspuehlung
IKZ 20 Bar
Steuerung:Fanuc, Siemens 840D, TNC6420

Lieferzeiten 3~6 Monate

Preis auf Anfrage

General Catalog
Manford new general catalogue.pdf
PDF-Dokument [15.3 MB]

QUALITÄTS HORIZONTALE BEARBEITUNGSZENTREN

MANFORD HM-SERIE

Manford HM-400
Verfahrweg: X/Y/Z 630/630/630mm
Spindeldrehzahl: BT40 10.000 U/min. / DDS
Tischabmaß: 400x400mm a Palette
Tischbelastung 400kg a Palette
ATC: 40 Std. / 60 opt. Werkzeuge
Aufnahme: BT40 Standard

Kuehlmittelspuehlung
Optionen:
Spaenefoerderer + Spaene Wagen
IKZ 20 Bar / optional: 50 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 4~6 Monate

Preis auf Anfrage

HM-Series_en_20190122.pdf
PDF-Dokument [7.9 MB]

Manford HM-500
Verfahrweg: X/Y/Z 800/725/725mm
Spindeldrehzahl: BT40 6.000 U/min. / DDS / BT-50 opt.
Tischabmaß: 500x500mm a Palette
Tischbelastung 500kg a Palette
ATC: 40 Std. / 60 opt. Werkzeuge
Aufnahme: BT40 Standard / BT50 opt.

Kuehlmittelspuehlung
Optionen:
Spaenefoerderer + Spaene Wagen
IKZ 20 Bar / optional: 50 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 4~6 Monate

Preis auf Anfrage

Manford HM-630
Verfahrweg: X/Y/Z 1000/850/950mm
Spindeldrehzahl: BT50 6.000 U/min. / DDS
Tischabmaß: 630x630mm a Palette
Tischbelastung 1200kg a Palette
ATC: 40 Std. / 60 opt. Werkzeuge
Aufnahme: BT50 Standard

Kuehlmittelspuehlung
Optionen:
Spaenefoerderer + Spaene Wagen
IKZ 20 Bar / optional: 50 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 4~6 Monate

Preis auf Anfrage

Manford HM-800
Verfahrweg: X/Y/Z 1270/1050/1050mm
Spindeldrehzahl: BT50 6.000 U/min. / Getriebe
Tischabmaß: 800x800mm a Palette
Tischbelastung 2000kg a Palette
ATC: 40 Std. / 60 opt. Werkzeuge
Aufnahme: BT50 Standard

Kuehlmittelspuehlung
Optionen:
Spaenefoerderer + Spaene Wagen
IKZ 20 Bar / optional: 50 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 4~6 Monate

Preis auf Anfrage

Manford HM-1000
Verfahrweg: X/Y/Z 1530/1250/1250mm
Spindeldrehzahl: BT50 6.000 U/min. / Getriebe
Tischabmaß: 1000x1000mm a Palette
Tischbelastung 2000kg a Palette
ATC: 40 Std. / 60 opt. Werkzeuge
Aufnahme: BT50 Standard

Kuehlmittelspuehlung
Optionen:
Spaenefoerderer + Spaene Wagen
IKZ 20 Bar / optional: 50 Bar
Steuerung:Fanuc, Siemens 828D, Heidenhain TNC620 / TNC6420

Lieferzeiten 4~6 Monate

Preis auf Anfrage

Schubertring 8

49762 Lathen

Tel.: +49 (0)59339237325
Fax: +49 (0)59339237326

Mobile:+49(0)1724884148
E-Mail:
office@cnc-wahab.de

Partner-Firma in Ungarn:

WG Hungary Kft.

Forbát Alfréd utca 16. 2. em. 12.

7624 Pécs

Hungary

Tel.:+36307143789

+36 30 41 32 841

E-Mail:office@wg-cnc.eu

www.wg-cnc.eu



Druckversion Druckversion | Sitemap
© CNC-WAHAB
